CARA MENAMBAH LNB SES9 DI PARABOLA MINI CHINASAT11 (NINMEDIA)

Bagi para tracker mania yg sudah punya parabola ninmedia (parabola mini dengan LNB KU Band satelit chinasat11) dan ingin menambah chanel MNCGroup dengan cara menambah LNB KU band satu lagi untuk lock satelit SES9, caranya sangatlah mudah.

Saking mudahnya cara ini sehingga hanya diperlukan waktu tidak sampai 30 menit,walaupun mudah tapi jarang admin lakukan karena LNB fokus(LNB Primer) diperuntukan untuk chinasat11 yg sinyalnya melimpah, alhasil ses9 sinyalnya kecil karena memakai LNB sekunder (Tidak di titik fokus dish).

Ok, langsung aja ke Teeee...... Kaaa.... Peeee....

Alat dan bahan

1. Parabola ninmedia yg sudah terpasang dan sudah nge lock satelit chinasat11 dan tidak perlu di tracking lagi karena udah Lock Ninmedia.

Kali ini admin memakai dish ex orange TV, dish yang sangat kecil (diameter sekitar 60 cm) yg sudah lock ninmedia, LNB Terpasang di ujung cangkul dish alias di titik fokus dish tersebut (sinyal maksimal)

2. 1 Buah LNB KU Band Tanaka

3.Kabel Jumper 2 Buah

Panjang sekitar 2-3 m (sesuai kebutuhan) kedua ujung di Konektor i.

4. Switch 2x1 1 Buah

Untuk menggabungkan LNB 1 dan LNB 2

5. Bracket LNB KU Band T55 1 buah.

Bracket ini sangat penting dibutuhkan, karena posisi LNB 2 (sekunder) yang dinamis, bisa dimana saja dan bisa posisi apa saja (Maju, mundur, naik, turun, nengok kiri, nengok kanan, menunduk, menengadah)

6. Receiver Seting

Pilihlah Receiver yang sudah Full HD, yang admin pakai untuk tracking ini adalah RECEIVER MMP LOMBOK HD Ver 4.

Cara pemasangan:

1. Setting Receiver

Pengaturan selengkapnya sebagai berikut:

Pengaturan untuk Satelit Ses9

nama                         : Ses9 (dalam hal ini untuk kreasi saja ku beri nama Galaksi 9)

Jenis Freq                 : Universal (9750-10600)

Transponder terkuat  : 11026 V 20199

Disech                        : Port 1

22k                             : Auto

Polarisai                     : Auto

Pengaturan untuk Satelit Chinasat 11

nama                         : Chinasat 11 (dalam hal ini untuk kreasi saja ku beri nama Galaksi 11)

Jenis Freq                 : Universal (9750-10600)

Transponder terkuat  : 12500 V 43199

Disech                        : Port 2

22k                             : Auto

Polarisai                     : Auto

Pengaturan sudah selesai, bagi newbie jika mengalami kesulitan dalam pengaturan (karena beda receiver beda tempat pengaturan), bisa beli receiver ini yang sudah di set pengaturannya dan bisa langsung pakai di galaksi elektronik di bagian bawah tutorial ini.

2.Lepas kabel yg dari LNB KUband ninmedia (LNB Primer) ke receiver, kemudian sambungkan LNB Primer dengan kabel jumper ke Switch 2x1 Input 2. (Dalam pengaturan receiver setting, satelit chinasat11 adalah Port 2)

3. Ambil LNB Ku Band Tanaka (yang Baru) sambungkan dengan kabel jumper ke receiver

4. Nyalakan Receiver, pilih Chanel salah satu dari RCTI, GLOBAL, atau MNCTV (karena receiver ini sudah ter scan dan ter setting, chanel tersebut ada di angka urut 1 2 dan 3) dan tekan info 2x maka akan muncul sinyal bar di display receiver. (sinyal bar di receiver lombok ini di mulai dari angka 10%).

5. Ambil LNB Tanaka kedua Tadi (sekunder) gerak-gerakan pakai tangan di sebelah barat LNB Primer, naik turun perlahan lahan sambil melihat display receiver dan memperhatikan bar sinyalnya apakah ada kenaikan. tujuannya langkah ini adalah untuk mencari posisi LNB untuk patokan (perkiraan) posisi LNB agar lock satelit SES9.

Untuk Dish Orange TV ini, Posisi LNB sekunder untuk lock sat SES9 ada di sebelah barat bawah LNB Primer (Chinasat11), agak maju sedikit, nengok ke timur sedikit dan menunduk sedikit.

"ITULAH KENAPA BRACKET LNB KU BAND T55 SANGAT PENTING DI GUNAKAN KARENA DENGAN BRACKET LNB KU BAND T55, SEMUA POSISI TERSEBUT DAPAT DI JANGKAU"

6. Pasang Bracket LNB KU Band t55 ke cangkul dish, pasangkan LNB Sekunder ke bracket LNB KU Band T55, cari posisi LNB seperti di langkah 5, kencangkan mur baut Bracket, seting bracket agar LNB mendapat sinyal dari satelit ses9 semaksimal mungkin. dengan Bracket LNB KU Band ini, sinyal maksimal dapat di temukan.

7. lepas kabel jumper dari receiver masukan ke switch input 1.

8. Sambungkan output switch ke receiver.

Selesai.

CATATAN:

• Ini pakai dish Orange TV KU Band, Lokasi Pekalongan, Jawa Tengah.
• Beda Dish beda posisi letak LNB sekundernya ya brooo...., kadang LNB Sekunder ada di atas LNB Primernya (Dish Indovision), ada juga di sebelah barat atas (dish Tanaka), dsb.maka gunakanlah Bracket LNB KU Band t55.
• Ketika sudah terpasang, untuk lebih memaksimalkan sinyal bisa dengan cara MEMUTAR ARAH HADAP KONEKTOR LNBnya.
• Cara ini tidak lazim dilakukan admin karena hasilnya sinyal Chinasat11 sangat besar dan sinyal ses9 sangat kecil (mudah terpengaruh cuaca hujan). karena Beam kekuatan sinyal ses9 lebih kecil dari sinyal chinasat11 yang melimpah ditambah di taruh di posisi sekunder maka makin kecillah sinyal ses 9.
• yang sering admin lakukan adalah: LNB Primer untuk lock satelit ses9 dan LNB sekundernya untuk track satelit chinasat11.
• apapun yang penting hasilnya cling!

Untuk Pembelian Klik Gambar berikut:

Untuk pembelian bracket LNB Ku Band T55, Klik gambar di atas

Untuk pembelian  LNB Ku Band Tanaka, Klik gambar di atas

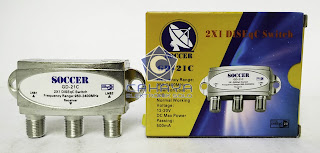

Untuk pembelian diseq switch 2x1, Klik gambar di atas

Untuk pembelianReceiver MMP Lombok HD Versi 4 yg sudah terseting ninmedia dan ses9, Klik gambar di atas

BRACKET LNB KU BAND T55 MEMUDAHKAN TRACKING NINMEDIA (SATELIT CHINASAT11) DENGAN SATELIT SES9 (CHANEL MNCTV GROUP)

PARABOLA MINI yang ada RCTI, MNCTV serta GLOBAL.

Umumnya ukuran antena parabola (jaring) sebesar tampah china berdiameter diatas 180 cm. Beda dengan parabola type KU BAND ini ukurannya 60-80 cm saja. jelas HEMAT TEMPAT, cocok untuk
daerah perkotaan, perumahan, perkantoran, dan daerah daerah sempit minim lahan. DENGAN HARGA MURAH MERIAH dan TANPA BAYAR BULANAN.

Berikut Satelit yang harus di lock untuk mendapatkan chanelnya:

A. Satelit Ses 9 KU Band 108.2E

    Chanel yang di dapat:
    1. RCTI
    2. MNCTV
    3. GLOBAL TV

B. Satelit Chinasat 11 (ninmedia) 98.0E

    Chanel yang di dapat:
    4. INDOSIAR
    5. SCTV
    6. TRANS TV
    7. TRANS 7
    8. ANTV
    9. TV ONE
    10.METRO TV
    11.KOMPAS TV
    12.NET.
    13.FILM INDONESIA
    14.I-NEWS
    15.LOTUS
    16.Hi INDO
    17.RTV
    18.TVRI
    19.INSPIRA TV
    20.JTV
    21.RUSIA
    22.NHK
    23.JAK TV
    24.BMW
    25.CREATIVE
    26.AL JAZERRA
    27.U CHANNEL
    28.ZING INDIA TV
    29.PRAMBORS TV

    Dan beberapa chanel musik lainnya sampai 60-an Chanel.

Alat dan bahan yang diperlukan untuk tracking dan lock kedua satelit tersebut dalam satu dish (tampah) adalah sebagai berikut:

1. Dish KU BAND 1 biji lengkap dengan kaki kaki dan kalau beli baru ada paketan bracket LNB Ku Band untuk di pasang di ujung cangkulnya bersama mur baut dalam plastik paketannya.

    Jenis Dish Ku band ada banyak, dari yang ukuran kecil 60-an cm (Aora, OrangeTV, Matrix,dsb), Ukuran 70-an cm (Big TV), Ukuran 75-an cm (Tanaka, Indovision). dalam hal ini Admin menggunakan DIsh Tanaka KU Band 75 cm. dish ini kuat dalam sinyal, memudahkan tracking dan sinyal tahan cuaca saat hujan karena lekuk ukuran dan cekungan dish Tanaka ini di desain khusus untuk LNB KU Band offset. atau agar hemat bisa memanfaatkan dish bekas INDOVISION tinggal beli bracket standar LNB KU Band



2. LNB KU Band Offset 2 biji

LNB KU Band ada 2 jenis, yaitu Prime Fokus (untuk dish bulat, misalnya jaring atau solid) dan LNB KU Band Offset (untuk Dish mini berbentuk Oval)

3. Diseqh 2x1 1 Biji.

Disech 2x1 adalah media untuk menggabungkan 2 buah LNB menjadi 1 Output ke receiver. untuk Satelit Ses 9 di input 1 dan LNB Chinasat 11 di Input 2

4. Kabel Jumper 2 Biji

Kabel Jumper di perlukan saat setting dan untuk menghubungkan LNB ke Diseqh, di sarankan kabel jumper ini agak panjang. masing-masing panjangnya 2-3 meter, atau sesuai kebutuhan dengan kedua ujung di konektori.

5. Receiver

Pilihlah Receiver yang sudah Full HD, yang admin pakai untuk tracking ini adalah RECEIVER MMP LOMBOK HD Ver 4.

6. Bracket LNB KU Band t55

Bracket lnb KU Band t55 ini sangat penting sekali karena untuk LNB ke 2 akan menempati posisi yang tak terduga, LNB yang pertama jelas terpasang di bracket bawaan dish yaitu posisi pusat (ujung cangkul). sedangkan LNB kedua akan berada di posisi BISA DIMANA SAJA MENYESUAIKAN DISH YANG DI PAKAI, Bracket LNB KU Band T55 ini dirancang dari pabrikannya untuk bisa bergerak ke kiri ke kanan ke atas ke bawah maju mundur menunduk mendongak dinamis sesuai posisi yang di butuhkan.

Bracket lnb KU Band ini bisa dengan mudah di beli di bagian akhir Tutorial ini

7. Kabel

Kabel standar panjang sekitar 15 m atau sesuai kebutuhan dengan kedua ujung di konektori

LANGKAH - LANGKAH

 OK, setelah Alat dan Bahan lengkap, mulai dengan Langkah-langka sebagai berikut:

1. Setting Receiver

Pengaturan selengkapnya sebagai berikut:

Pengaturan untuk Satelit Ses9

nama                         : Ses9 (dalam hal ini untuk kreasi saja ku beri nama Galaksi 9)

Jenis Freq                 : Universal (9750-10600)

Transponder terkuat  : 11026 V 20199

Disech                        : Port 1

22k                             : Auto

Polarisai                     : Auto

Catatan: karena satelit ses9 hanya pakai satu polarisasi yaitu V (vertikal) maka polarisasi bisa saja di ganti dengan H (horisontal), bedanya nanti hanya di arah hadap konektornya saja.
contoh gambar di bawah ini ses9 di seting dengan polarisasi H, sinyal tetap ke lock, jadi yang di fungsikan adalah antena penangkap H di LNB nya di pakai untuk menangkap Chanel V.

Pengaturan untuk Satelit Chinasat 11

nama                         : Chinasat 11 (dalam hal ini untuk kreasi saja ku beri nama Galaksi 11)

Jenis Freq                 : Universal (9750-10600)

Transponder terkuat  : 12500 V 43199

Disech                        : Port 2

22k                             : Auto

Polarisai                     : Auto

Pengaturan sudah selesai, bagi newbie jika mengalami kesulitan dalam pengaturan (karena beda receiver beda tempat pengaturan), bisa beli receiver ini yang sudah di set pengaturannya dan bisa langsung pakai di galaksi elektronik di bagian bawah tutorial ini.

2. Rakit Dish Lengkap dengan Mounting Paculnya serta bracket sekalian LNBnya yang ke satu, Kemudian Pasang Dudukan kaki Dish (bisa dengan paku atau baut dinabolt pada dinding atau di tempat yang di inginkan). Pasangkan Dish pada kaki kakinya dan posisi siap Tracking.

INGAT! yang di pasang 1 LNB Dulu! untuk tracking Ses 9

3. Tracking dan Lock Satelit Pertama yaitu SES 9

- Dalam hal ini Tracking yang admin lakukan adalah menggunakan receiver MMP Lombok HD dimana Chanel sudah di scan, sudah tertata dan tinggal pakai. Tracking di mulai dari Satelit Ses 9 (chanel MNCTV atau RCTI atau Global) dulu dengan menggunakan LNB yg ke satu, kenapa? karena BEAM sinyal ses 9 lebih kecil dari beam sinyal Chinasat 11 yang melimpah. kalau ses 9 bisa ke lock maka tracking dan nge lock chinasat 11 akan jauh lebih mudah.

- Hubungkan LNB dengan kabel jumper ke Receiver

- Hidupkan Receiver MMP Lombok HD, pilih salah satu chanel dari MNC Group misalnya chanel RCTI (chanel no 1).

- Enaknya pakai receiver ini adalah, tracking tidak perlu menggunakan pesawat televisi karena dalam display nya ada INDIKATOR BAR SINYAL.

- Masing masing Tracker punya kebiasaan sendiri dalam tracking, bahkan ada receiver kesuakaannya dan pakai Televisi. semua di kembalikan pada para tracker gimana enaknya aja.

- Tekan info 2x Maka BAR sinyal akan terlihat dalam bentuk angka, di receiver lombok ini BAR sinyal di mulai dari angka 10 bukan angka 0. (Jika paka Receiver lain dan pakai televisi serta receiver belum ada chanel, maka yang dilihat adalah indikator sinyal Transpondernya)

-Gerakan Dish pelan pelan ke atas ke bawah, jika sinyal belum ke Lock geser sedikit ke kanan atau ke kiri dengan gerakan dish ke atas ke bawah lagi, dst... sampai sinyal ke lock.

Catatan: Beda dish beda Arah Hadap dish ya guys....

Jadi arah hadap dish gak ada patokan yang pasti, ARAH HADAP DISH MENGIKUTI DISH YANG DI PAKAI. karena beda dish beda ukuran, beda pula lekuk dan ke Ovalan dish nya.

Yang ada kesamannya hanyalah sudut kemiringan Dish yaitu di kisaran 45 Derajat.

Berikut patokan perkiraan arah hadap untuk beberapa Dish dengan lokasi Tracking di JAWA TENGAH:

1. Dish Indovision atau yg sejenis (sama lekuk sama ukuran dan ke ovalan yg sama misalnya TOP TV)

    Dish menghadap ke Barat, Konektor LNB menghadap ke Bawah.

2. Dish Matrik, Dish menghadap ke utara agak geser ke barat sedikit, konektor LNB menghadap ke tenggara

3. Dish Orange TV, Dish menghadap di antara barat dengan utara, dengan konektor LNB menghadap ke Tenggara.

4. Dish Tanaka, Dish menghadap di sekitar di antara Barat-Utara dengan Konektor LNB menghadap Timur agak Turun sedikit.

Kalau sinyal udah ke lock, di tracking terus sampai di dapat BAR sinyal tertinggi, bahkan untuk mendapat BAR Sinyal yg tinggi bisa juga dengan menggerakan / memutarkan sedikit arah konektor LNB. jika sudah maksimal, kencangkan semua Mur Baut Seting di mounting dish, pastikan dish sudah gak bisa gerak lagi. dalam gambar di atas contoh Bar sinyal Ses 9 yang ke Lock sampai 53%.

Kemudian sambungkan kabel jumper ke DISEQH Input 1.

Ok, setengah perjalanan sudah selesai, satu satelit yaitu satelit Ses 9 sudah ke Lock.

4. Lock Satelit 2, yaitu Chinasat 11.

- Pasang Bracket LNB KU Band t55 ke tiang cangkul Dish, tapi LNB Ke dua tidak perlu di pasang dulu ke Bracketnya. Hubungkan LNB Ke 2 dengan kabel jumper ke Receiver. Nyalakan Receiver pilih chanel- chanel ninmedia chinasat11, misalnya chanel nomer 4 (indosiar).

Tekan info pada remot 2x maka akan keluar bar sinyal (dimulai dari angka 10)

- Gerak - gerakan LNB dengan tangan di sekitar LNB satu, Sekali lagi Beda Dish beda Posisi LNB guysss...., untuk perkiraan patokan posisi LNB ke 2 sebagai berikut:

Dish Indovision, LNB ke 2 ada di atas LNB 1

Dish Matrik, LNB ke 2 ada di samping Timur (kanan) Bawah LNB 1

Dish Orangetv, LNB ke 2 ada di sekitar timur atas LNB 1

Dish Tanaka, LNB ke 2 ada di timur LNB 1 agak ke atas dan maju ke depan

Itulah kenapa LNB ke 2 ini tidak perlu di pasang ke bracket lnb KU Band t55 dulu, tapi "cari dulu perkiraan wilayah lokasinya". Setelah di dapatkan Bar Sinyal Chinasat11, perhatikan lokasinya baru kemudian Bracket t55 di tarik dan di tekuk ke arah posisi LNB 2 tsb dan LNB ke 2 di pasang di bracket t55 nya.

Bracket ini di desain untuk bergerak ke segala arah (sangat dinamis), seperti contoh contoh berikut ini :

di samping agak mendongak

Di samping, menunduk

Bracket LNB KU Band Di tarik ke atas juga bisa.



Kemudian setelah sinyal chinasat 11 ke lock dengan maksimal, matikan receiver, sambungkan LNB ke DISEQH input 2. dan dari Diseqh output sambungkan ke Receiver.

Selesai

Untuk Pembelian:

 Bracket lnb KU Band t55 Klik gambar di atas

MMP Lombok HD Ver 4, Klik gambar di atas

LNB KU Band Tanaka Klik Gambar diatas
